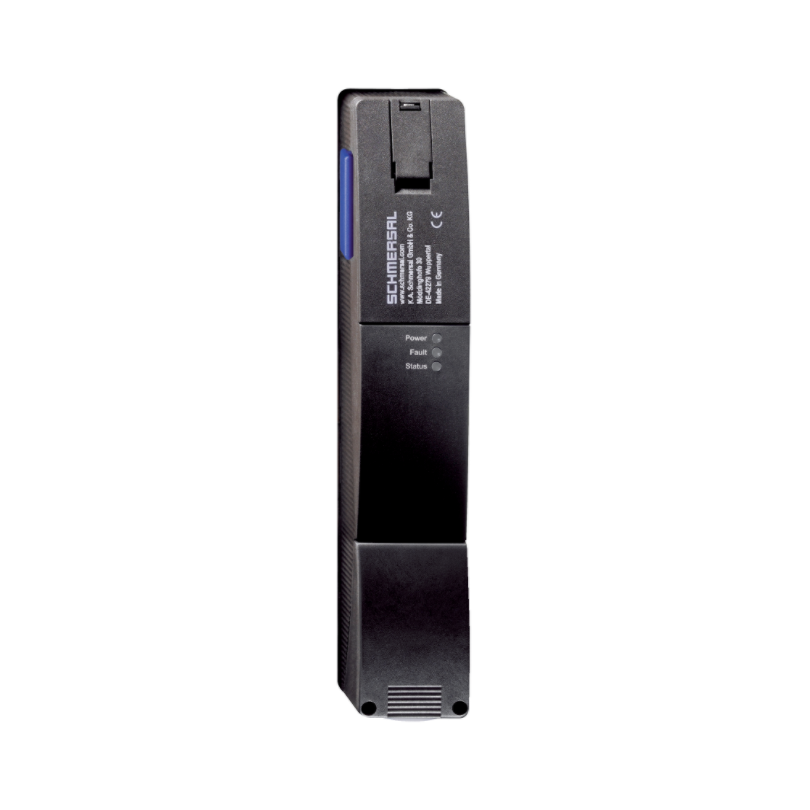

Interruptor de seguridad AZM 200SK-T-1P2PA

Interruptor de seguridad AZM 200SK-T-1P2PA

SKU: AZM 200SK-T-1P2PA
$112.800,00Precio
  • Rearme manual
  • Diagnosis inteligente
  • Caja de termoplástico
  • Vigilancia del bloqueo
  • Circuito en Serie auto controlados
  • Máxima longitud de la cadena de sensores 200m.
  • 3 LEDs para indicar las condiciones de operación
  • Sistema electrónico codificado, accionado por
    proximidad
  • La tecnología sensoria permite un desalineamiento
    entre actuador y interruptor de ± 5 mm
    verticalmente y ± 3 mm horizontalmente.
  • Aprobaciones:

    Certificados

    TÜV
    cULus
    EAC

  • Propiedades Globales

    Descripción del producto

    AZM 200

    Normas

    IEC 61508
    ISO 13849-1
    EN 60947-5-1

    Principio activo

    inductivo

    Material de la caja

    Plástico reforzado con fibra de vidrio

    Gross weight

    548.500 g

    Tiempo de respuesta, máximo

    4.000 ms

    Tiempo de reacción, máximo

    60 ms

    Tiempo de riesgo, máxima

    120 ms

  • Datos generales - Características

    Principio de bloqueo por tensión

    Monitorización del bloqueo

    Rearme/rearranque manual

    Detección de cortocircuito

    Detección de cortocircuitos entre hilos

    Conexión en serie

    Funciones de seguridad

    Indicador integrado, estado

    Number of safety contacts

    2

  • Certificación de seguridad

    Normas, normas

    ISO 13849-1
    IEC 60947-5-3
    IEC 61508

    Mission Time

    20 Year(s)

  • Certificación de seguridad - Función de bloqueo

    Performance Level

    e

    Control category

    4

    Valor PHF

    4,00 x 10-9 /h

    Valor de PFD

    1,00 x 10⁻⁴

    Safety Integrity Level (SIL)

    3

    Mission Time

    20 Year(s)

  • Certificación de seguridad - Función de enclavamie

    Performance Level

    d

    Control category

    2

    Valor PHF

    2,50 x 10-9 /h

    Valor de PFD

    2,20 x 10⁻⁴

    Safety Integrity Level (SIL)

    2

    Mission Time

    20 Year(s)

  • Datos mecánicos

    Vida mecánica, mínima

    1.000.000 Maniobras

    Fuerza de bloqueo según ISO14119 Fzh

    2.000 N

    Fuerza de bloqueo, máxima Fmáx

    2.600 N

    Fuerza de retención

    30 N

    Velocidad de accionamiento, máxima

    0,2 m/s

  • Mechanical data - Connection technique

    Conexión conector

    Conexión por tornillos

    Sección del cable, mínima

    0,25 mm²

    Sección del cable, máxima

    1,5 mm²

    Todas las indicaciones de secciones de hilos es con terminales incluidas.

    Sección, mínima

    23 AWG

    Sección, máxima

    15 AWG

  • Datos mecánicos - Dimensiones

    Altura del sensor

    220 mm

    Longitud del sensor

    50 mm

    Anchura del sensor

    40 mm

  • Condiciones ambientales

    Protección

    IP 67 según IEC/EN 60529

    Temperatura ambiente, mínima

    -25 °C

    Temperatura ambiente, máxima

    +50 °C

    Temperatura de almacén y de transporte, mínima

    -25 °C

    Temperatura de almacén y de transporte, máxima

    +85 °C

    Humedad relativa, mínima

    30 %

    Humedad relativa, máxima

    95 %

    sin condensación

    Resistencia a las vibraciones según EN 60068-2-6

    10…55 Hz, amplitud 1 mm

    Resistencia al impacto

    30 g / 11 ms

    II

  • Ambient conditions - Insulation value

    Resistencia al impulso de sobretensión

    0,8 kV

    III

    Grado de polución según VDE 0100

    3

  • Datos eléctricos

    Tensión operativa, mínima

    20,4 VDC

    Tensión operativa, máxima

    26,4 VDC

    No-load current

    600 mA

    Corriente nominal operativa

    50 mA

    Frecuencia de conmutación, aproximadamente

    1 Hz

  • Datos eléctricos - Control del solenoide IN

    Niveles de conmutación para entradas de solenoide

    -3 V … 5 V (Low)
    15 V … 30 V (High)

  • Datos eléctricos - Entradas digitales seguras

    Niveles de conmutación de las entradas de seguridad

    −3 V … 5 V (Low)
    15 V … 30 V (High)

  • Electrical data - Fail-safe digital outputs

    Corriente nominal operativa (salidas de seguridad)

    250 mA

    4 V

    Corriente residual

    0,5 mA

  • Datos eléctricos - Salida de diagnóstico

    4 V

  • Indicación de estado

    Nota (Indicador de estado por LED)

    Estado operativo: LED amarillo
    Error/fallo de funcionamiento: LED rojo
    Tensión de alimentación: LED verde

  • Incluido en el suministro

    Incluido en el suministro


    Llave triangular para AZM 200

  • Accesorios

    Recomendación (actuador)

    AZ/AZM 200-B1
